IR Train Hack 1.0.5

Screenshots

Description

Der IR Train besteht aus einer Hardware-Komponente und einer Software-Komponente. Diese können in Verbindung mit Märklin IR H0 Startersets für Kinder ab 2012 genutzt werden.

Folgende Züge sollten mit der Software kompatibel sein (Alle Züge mit den Adressen A-B, C-D, G-H und I-J):
Märklin 29100 Nahverkehrszug LINT
Märklin 29200 ICE
Märklin 29201 TGV
Märklin 29202 Belgischer Hochgeschwindigkeitszug
Märklin 29203 ICN
Märklin 29204 Amerikanischer Hochgeschwindigkeitszug
Märklin 29206 Mauszug
Märklin 29207 Ferien-Express
Märklin 29208 Eurostar
Märklin 29209 Regional Express
Märklin 29210 Güterzug
Märklin 29212 TGV Duplex
Märklin 29300 ICE
Märklin 29302 Intercity
Märklin 29303 ICN
Märklin 29304 TGV Lyria
Märklin 29306 TGV
Märklin 29307 Airport Express - Hochbahn
Märklin 29308 Landwirtschaft
Märklin 29309 Güterzug
Märklin 29330 ICE 3
Märklin 36100 Nahverkehrszug LINT
Märklin 36101 Diesellokomotive BR 212

Die Hardware Komponente:

Ein M5Stack ATOM Lite mit ESP32 Chip dient als Gateway zwischen WLAN und IR. Generell hat der ATOM Lite zwar integriert einen IR Sender, jedoch beträgt die Reichweite nur etwa 20cm. Für eine höhere Reichweite bietet es sich an zusätzliche IR LEDs zu montieren.

Die Firmware wird Open-Source kostenfrei zur Verfügung gestellt.

Man kann über das Gateway Züge mit dieser App steuern, aber es ist auch möglich per Web-Browser mit einem PC, Mac, Linux oder Smartphone / Tablet auf den ESP32 WLAN Hotspot zugreifen.

Die App baut automatisch zum WLAN Hotspot Maerklin292xxGateway mit dem Passwort Maerklin292xxGateway eine Verbindung auf und verbindet sich mit der IP Adresse 192.168.4.1 und tauscht so Daten mit dem Gateway aus. Ein Internet-Zugriff wird nicht benötigt.

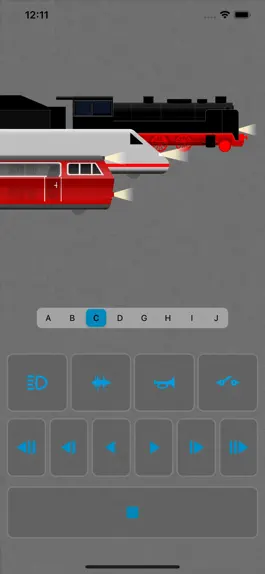

Die Bedienung lässt es zu zwischen Kanal A,B,C,D,G,H,I und J umzuschalten.

Die erste Reihe mit Touch-Buttons schaltet wie die Märklin Fernbedienung Licht und Sound-Funktionen.

Die zweite Reihe mit Touch-Buttons lässt es zu die Geschwindigkeit-Stufen zu wählen oder nach einem langen Touch auf die Vorwärts- oder Rückwärts-Buttons umzuschalten auf hoch-schalten oder herunter-schalten, so wie die eigentlichen Fernbedienungen normalerweise funktionieren.

Die letzte Reihe beinhaltet nur einen Touch-Button: Stop.

Mehr unter:
https://blog.io-expert.com/modernisiert-marklin-kinderspielzeug

Ein Video kann hier gefunden werden:
https://www.youtube.com/watch?v=BJ_MMs8coo4

Version history

1.0.5

2021-02-25

Performance Probleme wurden behoben, die bei schlechter WLAN Verbindung zum Einfrieren der App führen konnten. Der Scan nach einem verfügbaren Gateway im lokalen Netzwerk wurde beschleunigt und das automatische Verbinden mit dem WLAN Hotspot vereinfacht.

1.0.4

2021-02-04

Aus Gründen der Kompatibilität der DNS Auflösung, kann die App nun mehrere verschiedene DNS Namen auflösen: maerklin292xx-gateway, maerklin292xx_gateway, maerklin292xx-gateway.local, maerklin292xx_gateway.local, maerklin-ir-gateway, maerklin_ir_gateway, maerklin-ir-gateway.local und maerklin_ir_gateway.local

1.0.3

2021-01-26

Unterstützung für Lokomotiven mit Adressen G,H,I und J wurde hinzugefügt. Das App-Logo wurde aktualisiert.

1.0.2

2021-01-12

Es ist nun möglich den IR Train in ein Heim-Wifi einzuloggen. Falls der IR Train dort nicht gefunden wird, so wird ein eigener WLAN Hotspot erzeugt, in den sich die App einloggen kann.

Bei einem langen Touch auf Vorwärts oder Rückwärts, wird zwischen Geschwindigkeit-Stufen Auswahl bzw. Geschwindigkeits-Stufen +/- umgeschaltet.

1.0.1

2021-01-11

Diese Version fügt eine bessere WLAN Verbindung hinzu und überprüft periodisch, ob noch Verbindung zum Gateway existiert. Sollte das iPhone oder iPad vorher mit einem WLAN verbunden gewesen sein, so wird diese Verbindung nach dem Benutzen der App wiederhergestellt.

1.0

2021-01-08
